Dimensiones

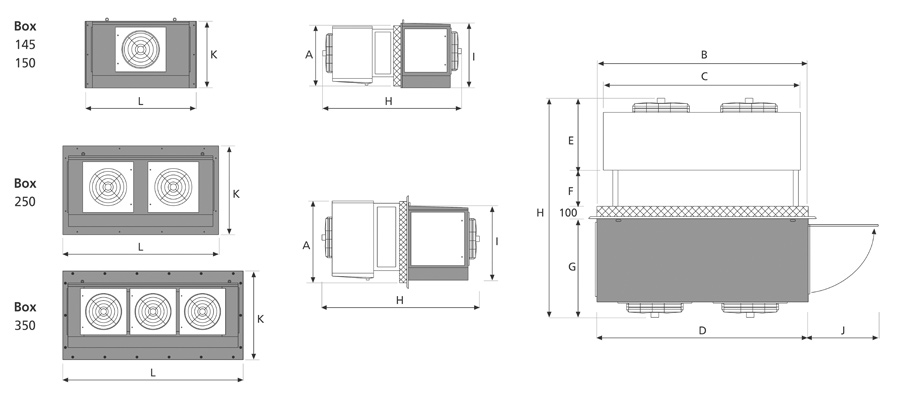

Dimensiones equipos de refrigeración industrial versión compacto
| BOX | Dimensiones | Ventilador | Peso | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A* | B* | C | D | E | F | G | H | I | J | K | L | |||
| 145 | 730 | 1190 | 1140 | 1175 | 580 | 300 | 775 | 1755 | 790 | 550 | 790 | 1375 | 1 x Ø450 | 240 / 330 kg |
| 150 | 850 | 1350 | 1330 | 1320 | 700 | 300 | 865 | 1965 | 910 | 610 | 910 | 1520 | 3 x Ø500 | 320 / 510 kg |
| 250 | 1100 | 2050 | 1912 | 2050 | 700 | 350 | 990 | 2140 | 1005 | 685 | 1260 | 2210 | 3 x Ø500 | 550 / 820 kg |
| 350 | 1220 | 2650 | 2560 | 2560 | 700 | 400 | 990 | 2190 | 1005 | 685 | 1380 | 2810 | 3 x Ø500 | 940 / 1100 kg |
* A x B = Dimensiones del panel de poliuretano

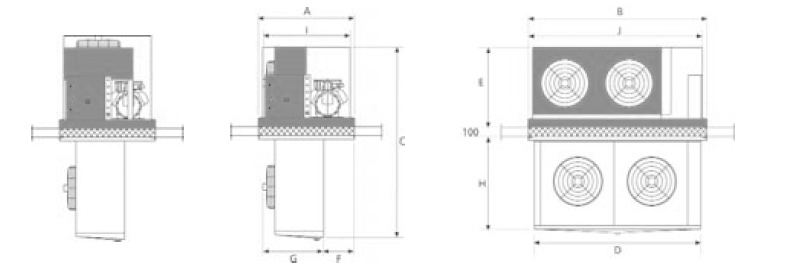

Dimensiones equipos de refrigeración industrial versión de techo
| BOX | Dimensiones | Peso | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | I | J | ||
| 145T | 1050 | 1500 | 1850 | 1140 | 950 | 330 | 580 | 740 | 950 | 1400 | 190 / 260 kg |
| 150T | 1050 | 1500 | 1910 | 1330 | 950 | 350 | 700 | 860 | 1000 | 1400 | 290 / 480 kg |
| 250T | 1150 | 2050 | 2150 | 1912 | 950 | 350 | 700 | 1100 | 1000 | 1950 | 420 / 740 kg |

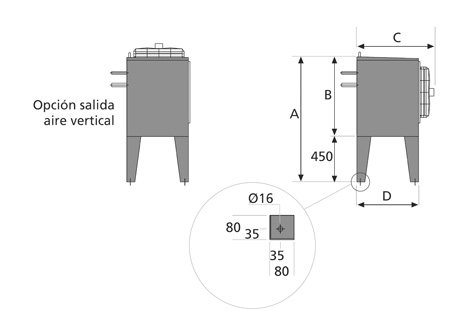

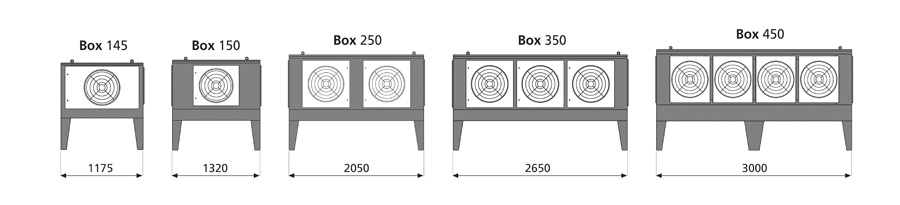

Dimensiones equipos de refrigeración industrial versión split y unidad condesadora
| BOX | Dimensiones | Peso | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| 145 | 1240 | 790 | 775 | 610 | 180 / 250 kg |
| 150 | 1360 | 910 | 865 | 700 | 290 / 460 kg |
| 250 | 1445 | 1005 | 990 | 825 | 380 / 600 kg |
| 350 | 1455 | 1005 | 990 | 825 | 580 / 830 kg |
| 450 | 1550 | 1100 | 1265 | 1100 | 1000 / 1200 kg |

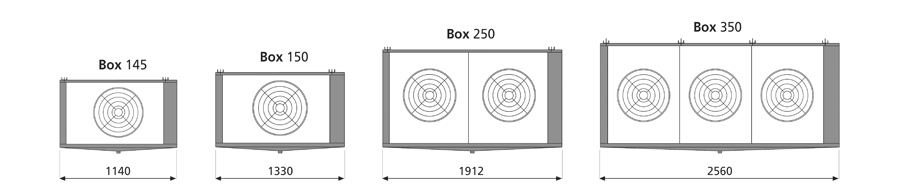

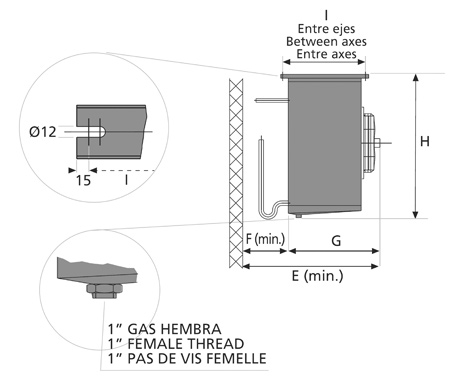

Dimensiones equipos de refrigeración industrial unidad evaporadora
| BOX | Dimensiones | Peso | ||||
|---|---|---|---|---|---|---|
| E | F | G | H | I | ||
| 145 | 880 | 300 | 580 | 740 | 525 | 70/90 kg |
| 150 | 1050 | 350 | 700 | 860 | 635 | 90/120 kg |
| 250 | 1050 | 350 | 700 | 1100 | 635 | 180/240 kg |
| 350 | 1100 | 400 | 700 | 1205 | 635 | 290/370 kg |
